层流式流量控制器的测量原理
更新时间：2024-12-24 16:07:15

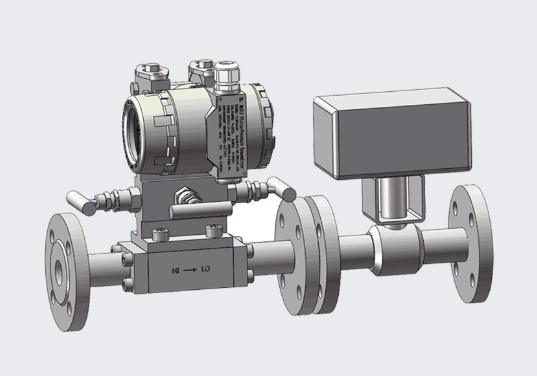

层流式流量控制器（LAMINAR FLOW METER，简称LFM）是通过压差传感测量层流元件，从而通过测量传感器两端的差压数值来测量流量的一种仪表。可测量4 种参数：质量流量、体积流量、温度和绝压，可选累计流量，并可以通过动态显示屏同时显示。以下详细介绍层流式流量控制器的测量原理。

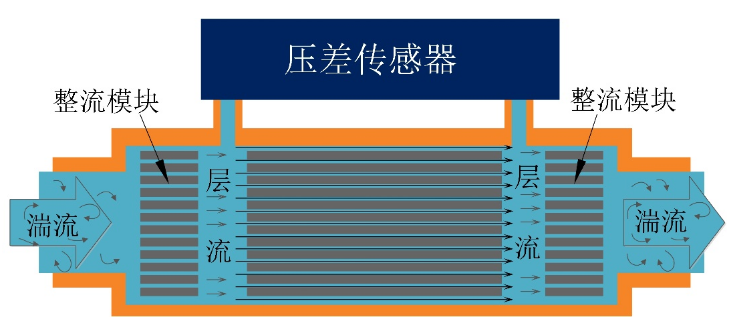

层流式流量控制器的组成，是由内部层流元件产生的压降来测量流体的质量流量。层流元件通过将紊流分离成一系列细而平行的通道，将其转化为层流。由于流动不是紊流而是层流，因此，可用泊肃叶方程将压降与体积流量联系起来。在特定的温度和压力作用下，利用密度校正，体积与流量成为正比的关系，可转换为质量流量。对于层流人们早已研究透彻，具备完善的数学模型和描述方程。处于层流状态的流体下，其流速和差压成正比的关系。从而间接的计算出测量数值。
由于差压与流量成线性关系，因此层流压差流量计在非常宽的测量范围内具很高的测量精度。而对于高温低温，高压的工况条件，温度/压力/差压多变量的实时测量，可以补偿介质的物理特性，实现流量的准确测量。
而流体在运动时候，则存在着两种根本不同的流动状态。当流体流速较小时，惯性力较小，粘滞力对质点起控制作用，使各流层的流体质点互不混杂，流体呈层流运动。当流体流速逐渐增大时，质点惯性力也逐渐增大，粘滞力对质点的控制逐渐减弱。当流速达到一定程度时，各流层的流体形成涡流并能脱离原流层，流体质点即互相混杂，流体呈湍流运动。这种从层流到湍流的运动状态，反应了流体内部结构从量变到质变的一个变化过程，这也就是层流式流量测量区分与其他测量的不同之处。
最后，接口与输出：1、磁性按键和LCD设置流量计参数2、Modbus协议，可选RS485/RS232 数字接口3、多变量测量：流量/压力/温度/差压4、 零点跟踪/累计/报警设置/气体特性表/转换系数等。而其测量范围为：介质温度：-50－300℃、管道压力：0－40MPA、标况流量：0－10SCCM~3000SLPM等参数。以上就是层流式流量控制器的测量原理等参数介绍，更多产品详情知识内容请关注江西诚睿自动化官网。
